Os električnega portala: Uravnoteženje moči in prostora za težka - dolžna vozila
Trion Electric Portal Os integrira električne motorje, redukcijsko prestavo in krmilne sisteme v eno enoto, z motorjem, nameščenim "nad" kolesom (torej "portal"). Ta postavitev ponuja dve veliki prednosti:
Nizka - zmogljivost tal: S premikanjem motorja in zobnikov navzgor osi očisti prostor za nižje podvozje, kar olajša vkrcanje za potnike (kritično za avtobuse) ali nalaganje/razkladanje preprostejše za tovornjake.
Težek - dolžni navor: Portalna zasnova omogoča večje prestave in motorje, ki zagotavlja visok navor (kot je sistem EA2100N 21,552 N · m izhod) za obdelavo težkih obremenitev - kot nalašč za 13T avtobuse ali tovornjake.
Za proizvajalce avtobusov to pomeni oblikovanje dostopnih, nizkih - talnih modelov brez žrtvovanja moči. Za gradbenike tovornjakov to pomeni povečanje koristne obremenitve, hkrati pa ohranja kompaktno podvozje. To je mešanica inženiringa in praktičnosti, ki na novo definira, kaj lahko naredijo težka - dajatev.
Električni motorji
Stalni sinhroni mototorji magneta ali PMSMS
Zmanjšanje prestave
Da se ujemajo s hitrostjo motorja na hitrost kolesa
Power Electronics
Za nadzor motorja in upravljanje z energijo
Senzorji
Za navora, temperaturo in spremljanje napak
Osi električnih portala niso samo glede geometrije - Vgrajene so za reševanje specifičnih bolečinskih točk za težka - delovna vozila:
01
Nizka - oblikovanje tal:
Omogoča enostaven dostop potnikov in varnejši, bolj vključujoč tranzit. Easy Easy Access Access in varnejši, bolj vključujoč tranzit.
02
E - certifikat oznake
Zagotavlja skladnost s predpisi in dolgo - zanesljivost za proizvajalce vozil.
03
Zreli eds
Stabilizira vleko na težkih cestah in podaljša življenjsko dobo pnevmatik, ki presega 100.000 km.
04
Visok izhod navora
Powers Heavy - delovna vozila, kot so 13T avtobusi in tovornjaki, z lahkoto (npr. 21.552 n · m za EA2100N).
Kategorije izdelkov: Osi električnih portala za različne potrebe
Mestni avtobusi so v vseh oblikah in velikostih - tako tudi naše e osi. Oblikujemo električne osi za avtobuse, ki ustrezajo različnim vrstam, poti in cilji uspešnosti:
EA1400K: 9T električni portalni os
Idealno za: 8-9 milijonov mestnih avtobusov (lahki do srednji obremenitev, visok promet potnikov).
Ključne specifikacije: 2 × 120 kW največja moč, 14.040 n · m navora, zaščita IP68.
Izstopa: Ultra - zasnova nizke talne tleh (755 mm notranji kanal) za največjo dostopnost.

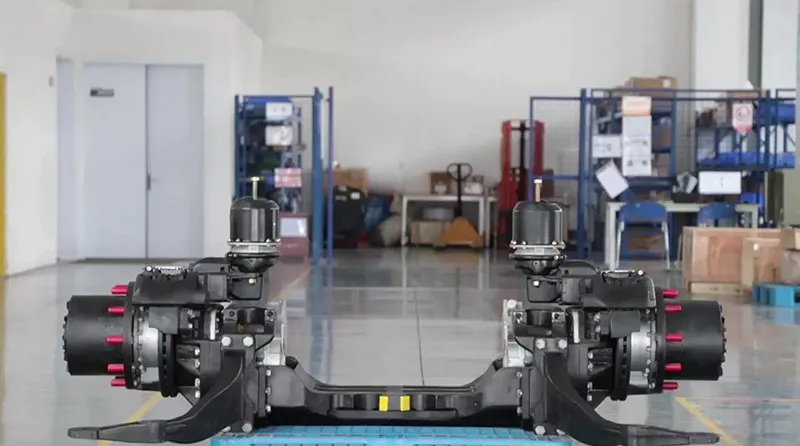

EA2100N: 13T električni portalni os
Idealno za: 10.5 - 18m artikulirani avtobusi, dvojni - dekularje ali težke aplikacije za tovornjake.
Ključne specifikacije: 2 × 160 kW največja moč, 21.552 n · m navor, e - certifikacijo oznake.
Izstopa: Robustne EDS in visoka obremenitev (13.000 kg) za težke, visoke - kilometrine.
Primerjava izdelka
| Model |
EA1400K
|
EA2100N
|
| izdelki |
 |
 |
| Nazivna napetost | 540V | 540V |
| Moč motorja (največja/ocenjena) | 2 × 120/2 × 60kW | 2 × 160/2 × 95kW |
| Motorni navor (največji/ocenjen) | 2×400/2×145N.m | 2×580/2×220N.m |
| Hitrost motorja (max) | 9500R/min | 8000R/min |
| Teža osi | 850 kg | 1080 kg |
| Hitrost kolesa (max) | 540R/min | 430R/min |
| velikosti | 22,5 palca | 22,5 palca |
Uporaba izdelkov: kjer sijejo osi električnega portala
Električne portalne osi uspevajo v scenarijih, kjer se sekajo moč, prostor in zanesljivost:
Artikulirani in dvojni - decker avtobusi
Ta vozila morajo med navigacijo po tesnih mestnih ulicah nositi potnike 100+. EA2100N -ov visok navor in nizka - talna zasnova omogočata popolno - potniki enostavno, os pa osi obdeluje težo brez napetosti.
Dolgi - vleči električne tovornjake
Medtem ko so najbolj znane po avtobusih, portalne osi koristijo tudi električnim osi za tovornjake. Z znižanjem podvozja ustvarijo prostor za večje baterije (razširitev območja) ali več tovora (povečanje prihodkov). EA2100N -jeva 13T obremenitvena zmogljivost in zaščita IP68 sta prikrita kandidat za težko - dolžnosti.
Posebna vozila (letališki avtobusi, rudarski tovornjaki)
Tudi nišna vozila potrebujejo pametno inženirstvo. Osi električnih portala se prilagodijo velikosti pnevmatik po meri, zavorne sisteme in delovne pogoje -, kar zagotavlja zanesljivost v okoljih od letaliških terminalov do rudarskih mest.
Tehnične raziskave in razvoj: Izdelava boljše osve portala
Ustvarjanje zanesljive osi električnega portala zahteva reševanje zapletenih inženirskih izzivov. Tukaj je, kako zagotavljamo, da se naše osi izvajajo:
Preskus in simulacija zmogljivosti vozila
SERE - z -} žični testni klop
Powertrain Performance Test Bench
Modalni test
Klop za zanesljivost prenosa
Preskus kalibracije vozila
Proizvodnja proizvodnje: kakovost v obsegu
Masa -, ki proizvajajo osi električnega portala, zahteva natančnost. Naši objekti združujejo avtomatizacijo s strogim nadzorom kakovosti:
Inteligentna proizvodna proizvodna linija
Zvočno izolirana testna soba
Samodejno lepljenje robota
Sistem za upravljanje proizvodnje
EOL test
Končna dobava izdelkov
Pogosta vprašanja: Na vprašanja osi na električnem portalu so odgovorila
V1: Ali je mogoče električno portalno osi uporabljati v avtobusnih vozilih, ki niso -?
Absolutno. Medtem ko so optimizirani za avtobuse, sta njihov visok navor in nizka - talna zmogljivost idealna za električne osi za tovornjake (zlasti težke - dajatve) in posebna vozila, kot so letališki avtobusi ali rudarski tovornjaki.
V2: Kako pogosto potrebuje vzdrževanje električne portalne osi?
Zahvaljujoč ED in trajnim komponentam je vzdrževanje minimalno. Priporočamo letne preglede za tesnila in električne povezave ter posodobitve programske opreme. Mileage za spremembo pnevmatik presega 100.000 km, zato je večja servisiranje redka.
V3: Ali so električne portalne osi združljive z različnimi napetostmi akumulatorja?
DA. Naše osi (kot EA2100N) podpirajo 540 VDC, vendar lahko modele prilagodimo za druge napetosti. Dosezite, da razpravljate o potrebah vašega projekta.
V4: Ali osi električnih portala delujejo v hladnem podnebju?
DA. Osi testiramo v -40 stopinjskih pogojih in vključujemo funkcije toplotnega upravljanja (na primer ogrevane komponente), da preprečimo zamrzovanje. Zanesljivo nastopajo v temperaturah snega, ledu in subzero.
Zakaj izbrati naše osi električnega portala?
Za proizvajalce in operaterje vozila električna portalna os ni le komponenta - To je strateška izbira. Naše osi uravnotežijo moč, prostor in zanesljivost, ki omogočajo varnejša, bolj dostopna in učinkovitejša vozila. Ne glede na to, ali gradite floto dvojnih - decker avtobusov ali nadgrajujete težke - dolžnosti tovornjakov, imamo strokovno znanje in izdelke za pomoč.
